CT撮影装置

顔面骨の手術を行う際には、画像診断として古くからさまざまな種類のＸ線撮影方法が用いられてきました。しかし通常のX線では2次元データだけで細部の情報は得ることができませんでした。
一方CTスキャナーが急速に進歩したことにより、通常の断層撮影に加えて3次元CTが撮影できるようになりました。スキャンしたデータ(ボリュームデータ)から解像度の高い任意の自由な立体画像が作成できます。

CBCT(3次元CT)では、骨の内部、骨の裏側、軟部組織まで詳細に観察することができます。
当院では顔面輪郭形成にこのCBCT画像を手術前の検査に取り入れて、治療計画(効果、安全性)に十分役立てています。

CTの欠点は、被曝量の問題、病院側ではCT器機の高額なコスト、院内の設置スペースの問題ということになります。

コンビームCT(CONE BEAM CT)

Alphard装置

当院のCT装置は、アーム型X線CT診断装置アルファード(朝日レントゲン)です。診療目的に合わせてデジタルCTからセファロCTまでの多様な撮影モードを標準装備しています。コンビームCTでは国内最大範囲の撮影領域です。最大でφ200×179(H)㎜の広範囲を撮影できるのが特徴です。

システムはつねに最新のものにアップグレードしています。2次元平面上の検出器に円錐状のX線を照射することにより、1回転のみで対象領域のボリュームデータすべてを取得できる撮影方式が開発されました。

これは従来のヘリカルCTに比べて、撮影時間の短縮、被曝量の低減(従来のヘリカルCTの1/15)につながり、画期的な進歩をもたらしました。さらに体軸方向の空間分解力が高く、短時間に3次元画像が得られる点が特徴です。

顎顔面領域の画像診断法では非常に有用です。
FPD(フラットパネルディテクタ)と最先端の技術により、低被曝、高解像度、低歪みを実現しています。精度の高い3次元画像を得ることができ、より正確な治療の方向づけに役立ちます。そして治療説明を受ける患者様には、わかりやすい画像表示により、安心と納得を得ていただけます。

デンタルCTからセファロCTまでマルチ撮影可能

多様な診断目的のニーズに合わせて、1台で歯科治療に必要な小範囲から、顔面輪郭形成に必要な広範囲までの3次元画像を提供します。

先端技術の大型FPD(フラットパネルディテクタ)搭載

最先端技術のFPDは、地磁気の影響を受けず、画像鮮明度に優れ、歪みのない画像を取得できます。

皮膚などの軟組織が識別可能

硬組織から皮膚などの軟組織までも画像上で識別することが可能です。矯正治療などにおいて必要とされる顔の輪郭を3次元的に表示できます。
顔面輪郭形成において必要な部位を一目瞭然に表示します。

患者様へのスムーズな説明

多彩な3次元画像表示は、治療内容を患者様へわかりやすく説明することができ、インフォームド・コンセントに役立ちます。

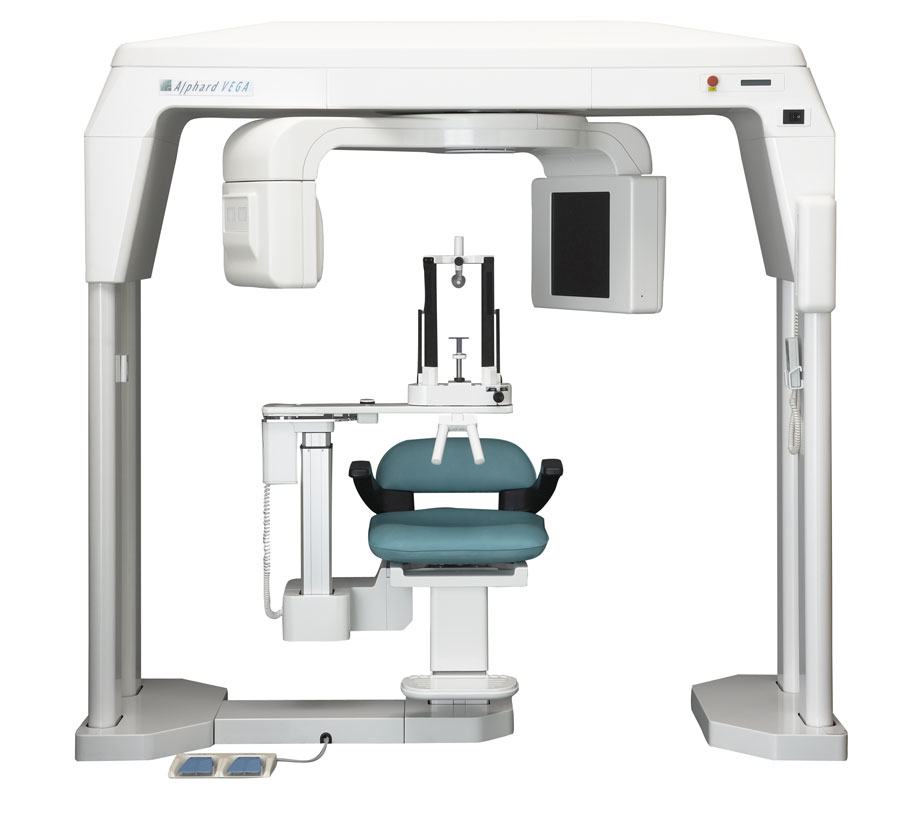

当院で導入したCT撮影装置Alphard VEGA

φ51×51(H)㎜のDモード(デンタルCT)モードからφ200×179(H)㎜のCモード(セファロCT)までの4つの機能を搭載しています。
鮮明な画像への追求として先端技術の大型FPD(フラットパネルディテクタ)を採用し、Dモード(デンタルCT)では0.1㎜ボクセル、広範囲を撮影できるCモード(セファロCT)では0.39㎜ボクセルを実現しています。

X線発生器部

コリメータ内臓のX線発生器は、撮影モードに合わせて照射野が自動的に設定されます。

FPD(フラットパネルディテクタ)受像部

広いダイナミックレンジと広範囲で歪みのない画像が得られます。
※FPDの構造
FPDは、X線をCslシンチレータにより光に変換後、フォトダイオードにより電荷へ変換し出力します。

位置付け機構(撮影範囲指定ビーム、電動チェア部、位置付け操作リモコン)

自動位置付け機構と電動チェアの採用により、撮影範囲指定ビームを患者様に合わせるだけで、装置が自動的に最適な撮影位置へ移動します。また、ハンディタイプの位置付け操作リモコンにより、患者様がわでスピーディなポジショニングが可能です。

Alphard VEGA　撮影モードとエリア(デンタルエリアからセファロエリアまで)

圧倒的な情報量と精度の高い3次元画像が、診断の可能性を広げます。埋伏歯や顎関節、歯槽骨など、頭蓋部の各部位間の幾何学的な位置関係を正確に把握することができます。

Alphard

1.Cモード(セファロCT)
φ200×179(H)㎜の広範囲を撮影できるCモードは、頭蓋部のほぼ全ての画像データを必要とする矯正治療において特に最適です。硬組織だけでなく、皮膚などの軟組織まで識別することができます。

2.Iモード(インプラントモード)
φ102×102(H)㎜の範囲を撮影できるIモードは、鮮明度が高い画像を取得でき、正確な距離計測を必要とするインプラント治療に最適です。

3.Pモード(パノラマモード)
3次元画像だけでなく、パノラマ画像の診断においても有効な精度の高い画像を提供します。

4.Dモード(デンタルCT)
φ51×51(H)㎜のDモードは、診断に必要な領域のみを高解像度(ボクセルサイズ0.1㎜)で撮影することができます。より正確な計測が必要な診断に有効です。
